Hopper架構NVIDIA H100 GPU登場，採台積電4nm製程

2022年3月22日星期二下午11:20:12 [台北標準時間]

羽神翼

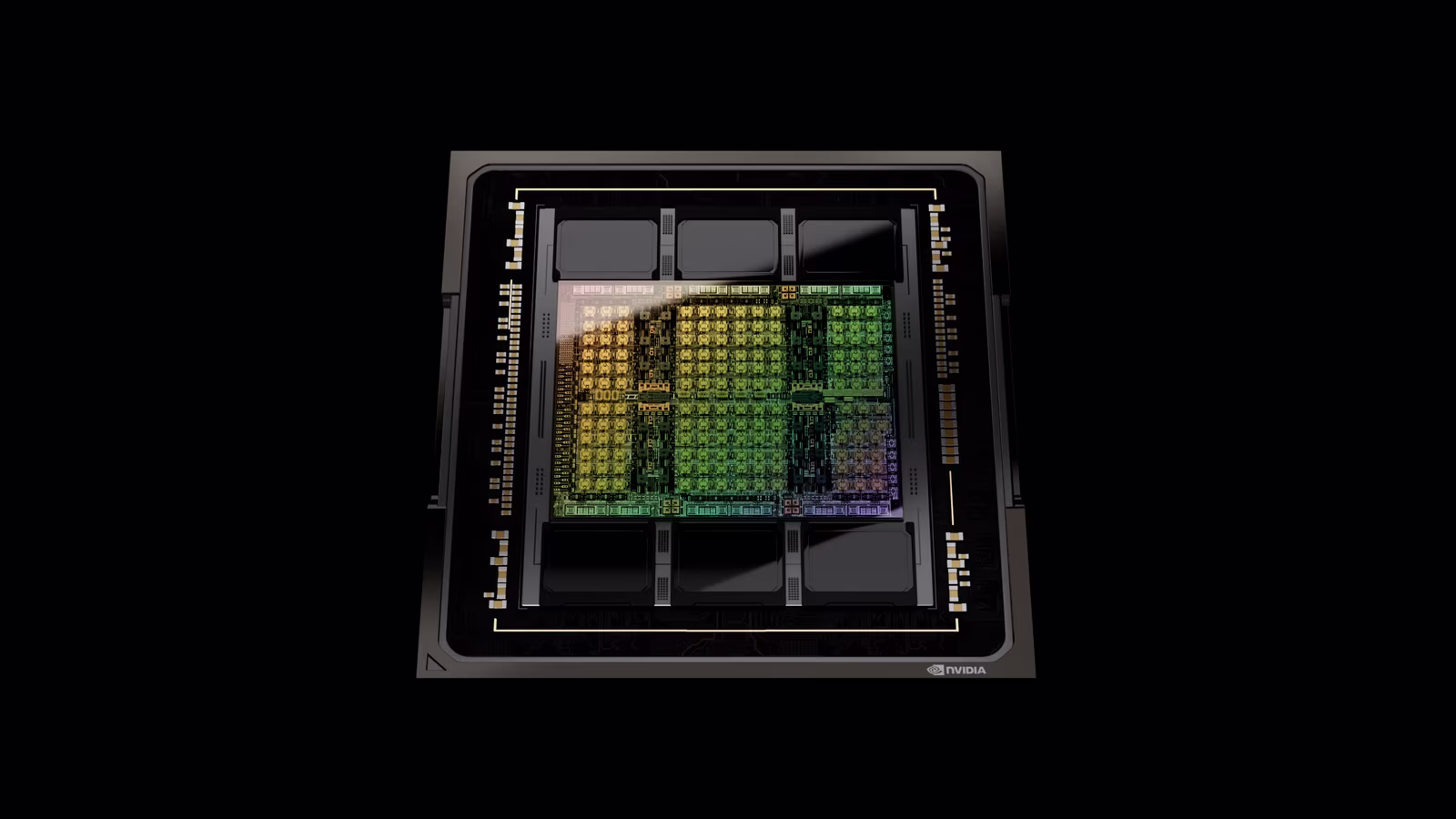

NVIDIA H100 Die

NVIDIA 於 GTC 2022（GPU 技術大會）正式發表以美國電腦科學家先驅 Grace Hopper 命名的 NVIDIA Hopper 架構，以及採用該架構的 NVIDIA H100 GPU，導入 TSMC 台積電 4nm 客製化 4N 製程，搭配 HBM3 記憶體，接替兩年前推出的 NVIDIA Ampere 架構。

NVIDIA 資料中心 GPU 系列規格

產品	完整 GH100 GPU	NVIDIA H100 SXM5	NVIDIA H100 PCIe	NVIDIA A100
晶片代號	GH100	GH100	GH100	GA100
製程	TSMC 4nm	TSMC 4nm	TSMC 4nm	TSMC 7nm
晶圓面積	814 mm^2	814 mm^2	814 mm^2	826 mm^2
電晶體數量	800 億	800 億	800 億	540 億
SM 數量	144	132	114	108
CUDA 核心數	18432	16896	14592	6912
Tensor 核心數	576	528	456	432
L2 快取	60 MB	50 MB	50 MB	40 MB
INT8 Tensor Core 效能	未公布	2000 TeraFLOPS 稀疏 4000 TeraFLOPS	1600 TeraFLOPS 稀疏 3200 TeraFLOPS	624 TeraOPS 稀疏 1248 TeraOPS
FP8 Tensor Core 效能		2000 TeraFLOPS 稀疏 4000 TeraFLOPS	1600 TeraFLOPS 稀疏 3200 TeraFLOPS	N/A
FP16 半精度浮點效能		120 TeraFLOPS	96 TeraFLOPS	78 TeraFLOPS
FP16 Tensor Core 效能		1000 TeraFLOPS 稀疏 2000 TeraFLOPS	800 TeraFLOPS 稀疏 1600 TeraFLOPS	312 TeraFLOPS 稀疏 624 TeraFLOPS
FP32 單精度浮點效能		60 TeraFLOPS	48 TeraFLOPS	19.5 TeraFLOPS
FP32 Tensor Core 效能		500 TeraFLOPS 稀疏 1000 TeraFLOPS	400 TeraFLOPS 稀疏 800 TeraFLOPS	156 TeraFLOPS 稀疏 312 TeraFLOPS
FP64 雙精度浮點效能		30 TeraFLOPS	24 TeraFLOPS	9.7 TeraFLOPS
FP64 Tensor Core 效能		60 TeraFLOPS	48 TeraFLOPS	19.5 TeraFLOPS
記憶體形式	HBM3 / HBM2e	80 GB HBM3	80 GB HBM2e	40GB HBM2e
記憶體介面	6144-bit	5120-bit	5120-bit	5120-bit
記憶體頻寬	未公布	3000 GB/s	2000 GB/s	1555 GB/s
TDP	未公布	700W	350W	400W
封裝形式	SXM5 / PCIe 5.0	SXM5	PCIe 5.0	SXM4 / PCIe 4.0

NVIDIA H100 採用的台積電 4nm 製程，是台積電 5nm 製程的強化版本，在效能、功耗、及密度方面都有所提升。它擁有 800 億個電晶體，是首款支援 PCIe 5.0 及首款使用 HBM3 的 GPU 產品，記憶體頻寬高達每秒 3TB。

NVIDIA H100

根據官方釋出的資料，H100 在半精度、單精度、雙精度浮點等人工智慧常用運算模式，效能可達前代產品 A100 的 3 倍，而在 FP8 Tensor Core 效能甚至可達 A100 的 6 倍。

H100 提供 SXM 和 PCIe 兩種規格。SXM 用於 HGX H100 伺服器主機板上，有 4 路和 8 路配置。PCIe 規格則使用 NVLink 串接兩個 GPU，提供比 PCIe 5.0 還要高出 7 倍的頻寬，但依然能輕鬆安裝於現有的資料中心基礎設施中。

還有一種名為 H100 CNX 的融合加速器，搭配 NVIDIA ConnectX-7 400Gb/s InfiniBand 及 Ethernet SmartNIC，為企業資料中心的多節點 AI 訓練，以及邊緣的 5G 訊號處理等 I/O 密集型應用程式提供突破性的效能。

會中也同步發表第 4 代 DGX 系統：NVIDIA DGX H100 超級電腦，搭載 8 組 NVIDIA H100 GPU，可在全新 FP8 精度下提供 32 petaflops 的 AI 運算表現，這個規模足以滿足大型語言模型、推薦系統、醫療研究及氣候科學的大規模運算需求。

DGX H100 內部透過第 4 代 NVLink 技術連接，GPU 之間的連接速度可達每秒 900GB。而一台外部 NVLink 交換器甚至能夠串連多達 32 個 DGX H100 節點，組合成 NVIDIA DGX SuperPOD 超級電腦。
